夾式磁環應用原理

Category : 知識分享     Date : 05/05/2023

夾式磁環常用于EMI過濾,抑制電源線、信號線上的干擾,同時還具有吸收靜電脈沖能力。
    電磁波會與電子元件作用產生干擾的現象,我們稱之為EMI(Electromagnetic Interference)。例如,TV熒光屏上常見的“雪花”,表示接收到的訊號被EMI干擾,這時候磁環可以起到吸收干擾能力,是用其阻抗特性來表征的,在低頻段呈現非常低的感性阻抗值,不影響數據線或信號線上有用信號的傳輸,而在高頻段約10MHz左右開始,阻抗增大,其感抗成分保持很小,電阻性份量卻迅速增加,將高頻段EMI干擾能量以熱能形式吸收耗散。一般使用25MHz和100MHz兩個頻率點測量電阻值,來標定磁環對EMI的吸收特性。

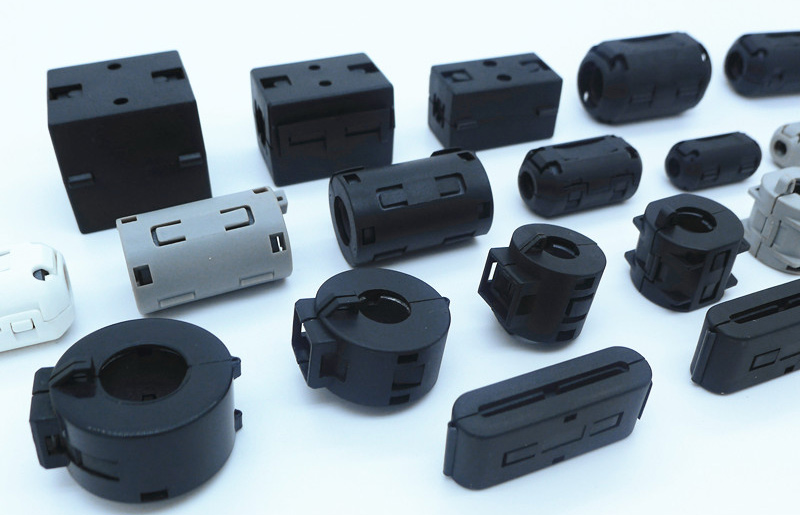

夾式磁環的優勢如下,
1、可直接套裝在電源、信號線上,為了增加干擾吸收能量,可反復多繞幾圈;
2、帶有安裝夾的EMI磁環,適用于補償式的抗干擾抑制;
3、可以方便的夾在電源線、信號線上;
4、靈活,可重復使用安裝;
5、自帶卡式固定,不影響設備的整體形象

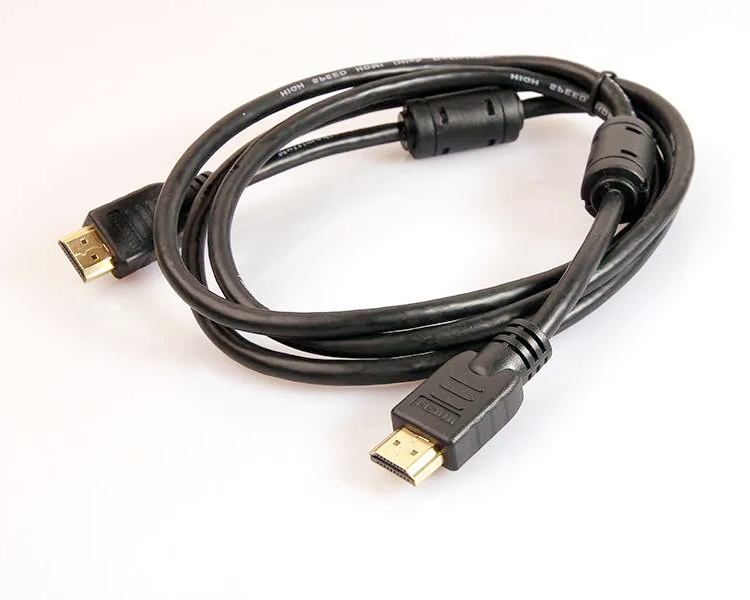

    相較于兩半式的夾式磁環,一般磁環它是電子電路中常見的抗干擾元件,對于高頻噪聲有很好的抑制作用,用于日常生活中的電子設備如顯示器信號線、USB連接線、數據線上凸起的塑料疙瘩型的一體式磁環等。磁環在不同的頻率下有不同的阻抗特性,一般在低頻時阻抗很小,當信號頻率升高磁環表現的阻抗急劇升高。信號頻率越高,越容易輻射出去,一般的信號線都是沒有屏蔽層的,這時這些信號線就成了很好的天線,接收周圍環境中各種雜亂的高頻信號,而這些信號疊加在本來傳輸的信號上,甚至會改變原來傳輸的有用信號,在磁環作用下,使正常有用的信號很好的通過,又能很好的抑制高頻干擾信號的通過。可搭配線圈繞線成扼流圈使用,成本較兩半式夾磁扣低廉,性能上沒有太大的差異。
